LW38-72.5型自能式户外六氟化硫断路器通用技术参数：
| 序号 | 项目 | 单位 | 参数 | |
| 1 | 额定电压 | KV | 72.5 | |
| 2 | 额定绝缘水平 | 雷电冲击耐压(峰值) | KV | 200/220 (断口) |
| 工频耐压(1min) | KV | 140/160 (断口) | ||
| 3 | 额定电流 | A | 1600、2500、3150 | |
| 4 | 机械寿命 | 次 | 6000 | |
| 5 | 六氟化硫气体额定压力(20℃时表压) | Mpa | 0.45 | |
| 6 | 六氟化硫气体补气压力(20℃时表压) | Mpa | 0.42 | |
| 7 | 六氟化硫气体闭锁压力(20℃时表压) | Mpa | 0.40±0.01 | |
| 8 | 额定短路开断电流 | KA | 40 | |
| 9 | 额定短路关合电流(峰值) | KA | 100 | |
| 10 | 额定短时耐受电流(热稳定电流) | KA | 40(4s) | |
| 11 | 额定峰值耐受电流(动稳定电流) | KA | 100 | |
| 12 | 额定失步开断电流 | KA | 10 | |
| 13 | 额定短路开断电流下的累计开断次数 | 次 | 8 | |
| 14 | 合闸时间(额定操作电压下) | ms | 60≤t分≤100(d.c.)或≤100(a.c.) | |
| 15 | 分闸时间(额定操作电压下) | ms | 55≤t合≤65(d.c.)或≤60(a.c.) | |
| 16 | 合—分时间 | ms | ≥120(运行状态) | |
| 17 | 额定操作顺序 | 分—0.3s合分—180s—合分 | ||
| 18 | 年漏气率 | % | ≤1 | |
| 19 | 六氟化硫气体水份含量(20℃) | ppm(v/v) | ≤150 | |
| 20 | 合闸线圈、分闸线圈电压 | V | a.c：220 d.c：48，110，220 | |
| 21 | 储能电机电压 | V | a.c：220 d.c：220 | |
| 22 | 六氟化硫气体重量 | kg | 5 | |
| 23 | 断路器(包括操动机构)重量 |
kg
|
800(不带CT)/1000(带CT)
|
|

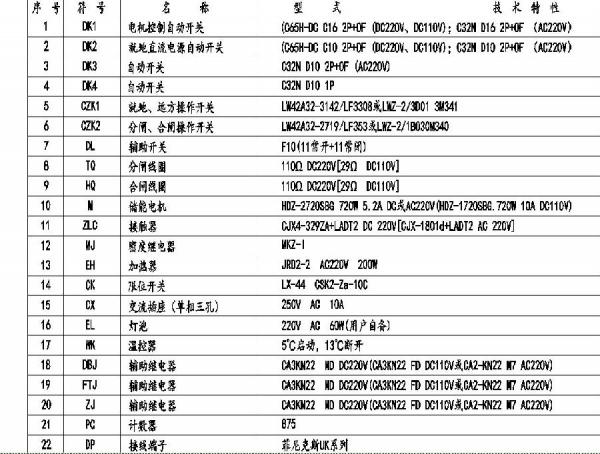

机构线路配置表：
