LW16-40.5

一、产品概述：

LW16-40.5型户外高压sf6断路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。LW16-40.5型sf6断路器配用CT14型弹簧操动机构。断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。

断路器的主要特点:

开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；

绝缘可靠，气压在零表压时可耐受40.5KV10分钟；

可靠性高，合闸能力强，能频繁操作；

开合电容器组电流400安无重燃；

切空长线25、50公里无重燃；

结构简单、体积小，不检修周期长。

海拔高度：不超过2500;米；高原型4000米；

二、使用环境：
环境温度：-30℃—+40℃（特殊要求-40℃—+40℃）；
相对湿度：日平均不大于95 %，月平均不大于90 %（25℃）；
风速：不大于35米 / 秒；
污秽等级为III级；
瓷套爬距为1050mm（1320mm）（公称爬电比距不低于25 mm / kV）。
日照：0.1w/cm2；
覆冰：10mm(MAX)
地震条件：垂直加速度0.3g；
水平加速度0.15g(max)没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。

三、主要技术参数：

四、功能及特点：

LW16-40.5型六氟化硫断路器为户外瓷瓶支柱式结构,配CT10A型弹簧操动机构,机构与本体具有高型、平行、平行加长、垂直等多种布置形式，整体体积小，重量轻、结构简单、操作功小、安装调试方便。**寿命5000次，适用于频繁操作采用旋弧＋辅助压气自能式灭弧室，开断性能优良，电寿命达21次,开合电容器组、电抗器组均无截流过电压。 密封性能可靠，采用进口密封胶垫，静密封采用 O 型密封圈结构，动密封采用 V 型密封圈带弹簧压力补偿结构。互感器的二次接线板由进口模具采用压力注射工艺生产，抗老化性能强，确保年漏气率 ≤1%。 产品整体采用全不锈钢结构。紧固件、面板、外壳均为不锈钢材料制成，内部支架为热镀锌，永不锈蚀。 内附互感器计量级铁芯采用微晶合金高导磁性能材料，准确级可达0.2或0.2S级。产品每相可配2-4只电流互感器。 具体技术请来电咨询LW16-40.5型sf6断路器配用CT14型弹簧操动机构。断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。
LW16-40.5系列户外高压六氟化硫断路器是三相交流50Hz的电气设备；适用于额定电压40.5kv的电力系统中作控制与保护之用，也可作为联络断路器及开合电器容组、电抗器组断路器使用。此断路器配用CT10型弹簧操作机构。内附电流互感器可供测量与保护用。

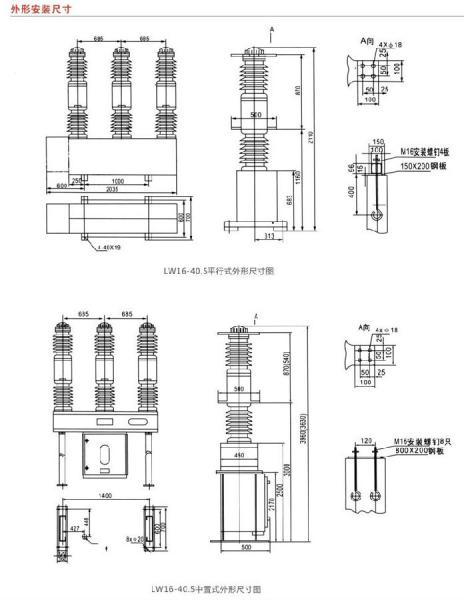

五、外形安装尺寸：
