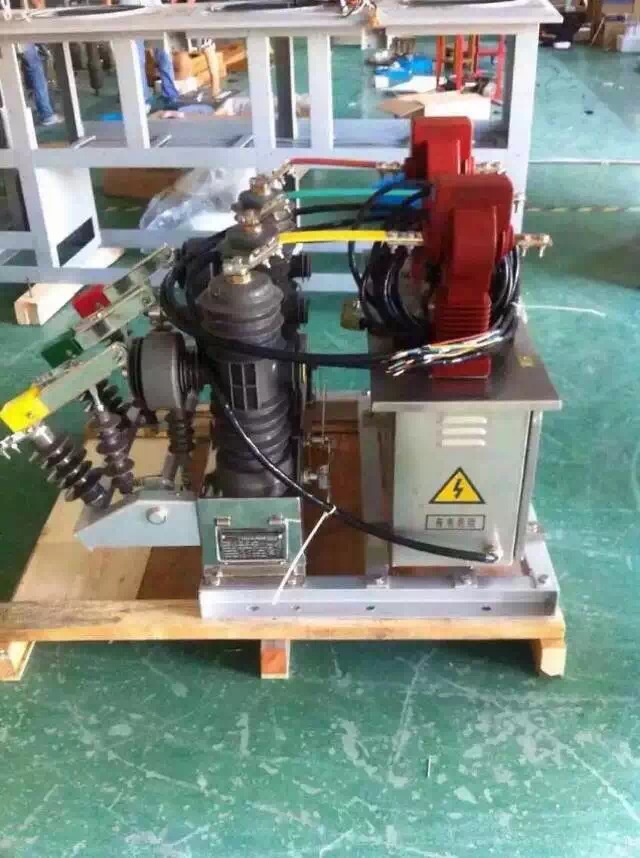

ZW32-12P预付费计量箱装置

一、概述：

本型预付费组合互感器由整体浇注干式高压计量箱及ZW32F型智能分界开关组合而成，适用于额定频率50HZ，额定电压10KV及以下户外电力系统中作电能计量用，可为用户提供0.2S级各种变化及双变化的产品。互感器采用全封闭环氧树脂真空浇筑，因此杜绝老化问题。分界开关部分采用真空开关并带有零序、保护电流互感器，与智能控制器实现零序、过流、速断保护，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。此产品具备了FTU功能实现开关遥控分合闸;也具有GPRS远程操控功能(详细内容见下“智能控制器说明”)。本型预付费组合互感器通过预付费控制终端实现用电户预交电费、欠费前提醒、欠费后掉闸并延时报警等预付费高压计量箱基本功能，此产品在结构上安装方便，外观美观。

二、特性：

10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。该类型的户外用户分界真空断路器，是解决上述波及事故的理想设备，该设备出线侧内置零序电流互感器，与分界控制器配合使用。安装于10kV架空配电线路的T接处或用户端，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。适合用于变电站，工矿企业，农村电网配电系统作保护和控制及频繁操作场所之用。

三、特点：

干式整体浇注组合互感器是本厂根据电力供应安全稳定运行而研制的监测及计量用的产品，其结构特点为：采用具有耐电弧、耐紫外线、耐老化的瑞士产户外环氧树脂真空整体浇注而成，外形采用防雨伞裙，表面爬电距离大，憎水性强，抗震能力强。支柱与电流互感器溶为一体，从而减少了体积及重量。保证了高压引线的可靠性，明了性。防窃电能力提高，取代了传统箱体瓷瓶式结构，减少了内部高压部件，增强了互感器的绝缘性能。

四、引用标准：

GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》

GB311.2-2002《高压输变电设备的绝缘配合使用导则》

GB/T 4109-2008《交流电压高于1000V的绝缘套管》

GB2706《交流高压电器动、热稳定试验方法》

GB3309-1989《高压开关设备在常温下的机械试验》

GB1208-2006《电流互感器》

GB/T17626-4-1998《电磁兼容试验和测量技术，电快速瞬变脉冲群抗扰度试验》

五、使用环境条件：

a .海拔高度不超过3000米; 污秽等级：Ⅳ级。

b .周围空气温度：-40°C~+40°C;日温差：日变化25°C。

c .风速不大于35m/s;地震强度不超过8级。

d .无易燃、易爆炸危险、化学腐蚀的场所。

六、结构优越：

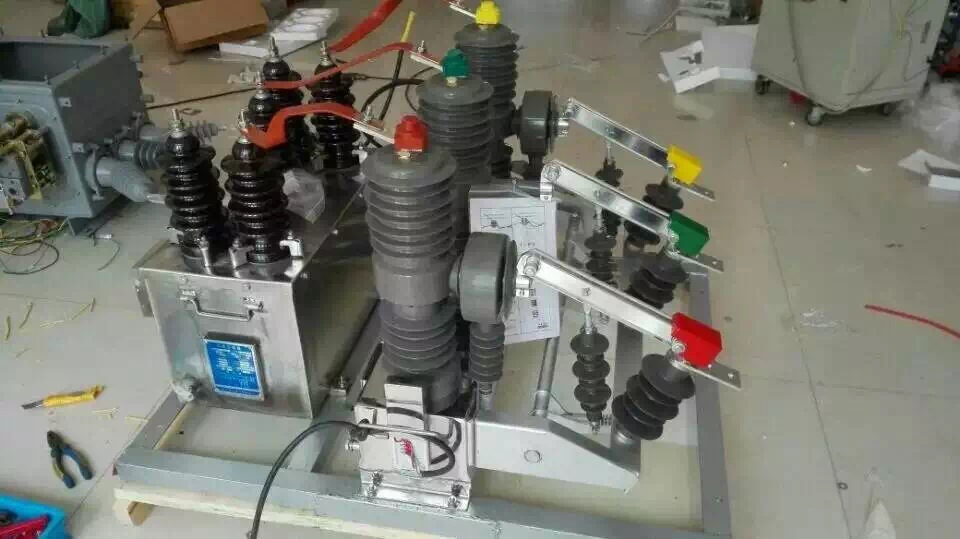

ZW32F-12用户分界真空断路器本体采用三相支柱式结构，具有开断性能稳定可靠，无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。是一种免维护产品。断路器本体安装采用座装安装方式。分界控制器安装在断路器下方，通过户外电缆与分界断路器连接。电源变压器(电压PT)可与断路器并排方置或放置在断路器的上方。

七、操作灵活方便：

电动自动储能，遥控分合闸。同时具有手动储能，手动分合功能，可直接由架空线接至电压互感器输出额定电压，通过断路器侧面的端子盒中转，使用连接电缆引入到控制器上，由控制器遥控来进行操作。

操作机构采用小型化弹簧操动机构，分合闸能耗低;机构传动采用直动传输方式，分合闸部件少，可靠性高。操作机构置于密封的断路器机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。

八、功能介绍：

变比任意可调、PT二次输出中转，开关出线侧外置零序电流互感及二相或三相电流互感器，在机构罩外部侧面设有端子盒，CT变比线引出、电压PT二次输入端子，都在端子盒内，可做到任意调整CT变比和PT二次电源线经断路器内部中转，通过户外电缆引入控制器，减少了二次电源线过长、且控制器需另设电源接口的不便。

九、售后服务：

我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：

1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。

2.在接到报修通知后，七个工作日内赶到现场并解决问题。

3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。

4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。

5.在保修期内，以下情况将实行有偿维修服务;

(1)由于人为或不可抗拒的自然现象而发生的损坏。

(2)由于操作不当而造成的故障或损坏。

(3)由于对产品的改造、分解、组装而发生的故障或损坏.售后服务：

我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：

1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。

2.在接到报修通知后，七个工作日内赶到现场并解决问题。

3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。

4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。

5.在保修期内，以下情况将实行有偿维修服务;

(1)由于人为或不可抗拒的自然现象而发生的损坏。

(2)由于操作不当而造成的故障或损坏。

(3)由于对产品的改造、分解、组装而发生的故障或损坏.

十、订货须知：

订货时用户需提供下列技术资料：

1）断路器型号、名称、数量。

2）额定电流，额定短路操作电流。

3）操作方式、操作电压。

4）配备电流互感器电流比。

5）使用场合。
