ZN63(VSl)-24kV系列

一、概述

ZN63-24型户内高压真空断路器，系三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

二、使用环境条件

1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25度；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

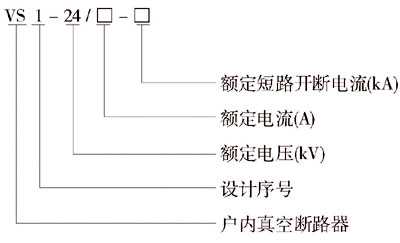

三、型号及含义

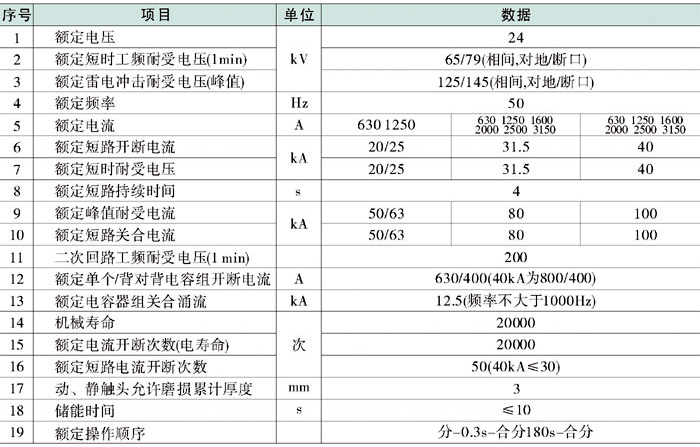

四、主要技术参数

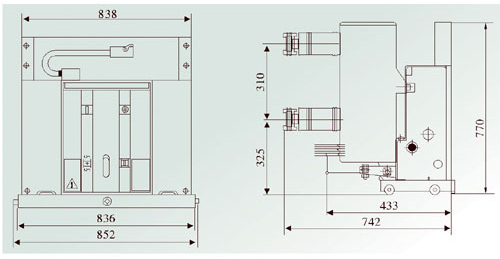

五、安装尺寸图

六、订货须知

1、断路器名称、型号以及订购数量；

2、断路器的额定电流及额定短路开断电流；

3、所配操作机构的型号、名称、操作电压及脱扣器型式；

4、运转车及其它备品，备件的数量；

5、用户若有其他特殊要求，订货时协商。
