HXGN□-12型交流封闭式金属开关设备

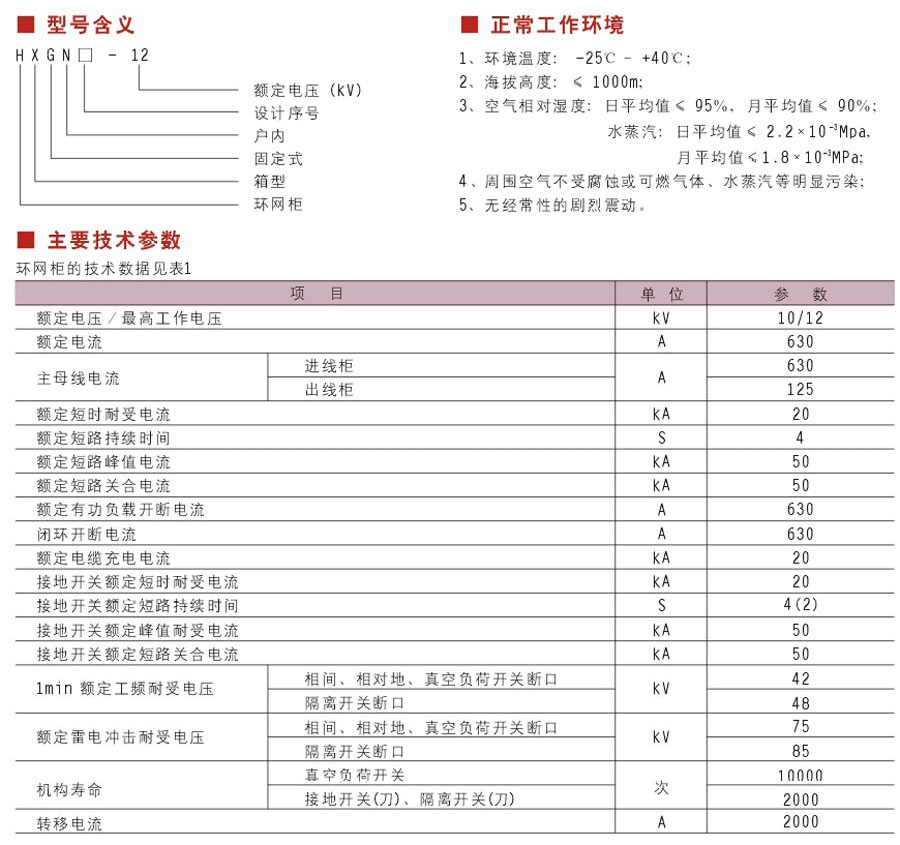

结构及工作原理

产品外形结构见图1、图2，安装尺寸如图3所示。本环网柜是以空气绝缘介质的，主要配装FZN21-12/630型真空负荷开关，主要方案有进线柜和出线柜等。

1、进线柜方案

柜内主回路有一台FZN21-12/630型真空负荷开关，它配装有隔离刀，还可配装接地刀，三者组装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地

三个工位的操作，柜内还可灵活西装CT、PT等元件。

2、出线柜方案

柜内主回路有一台FZN21-12/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。

进、出线柜均配有与接地开关联锁的纸张防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到五防要求，柜体外壳防护等级变IP2X。
