CXR(M)-1224KV系列金属开关设备柜

一、概述：

采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所，箱式变电站，电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

二、正常工作环境：
海拔高度：不超过2000m；
环境温度：上限+40℃，下限-15℃
抗震能力：≤8度 ,水平加速度≤0.4g,垂直加速度≤0.2g

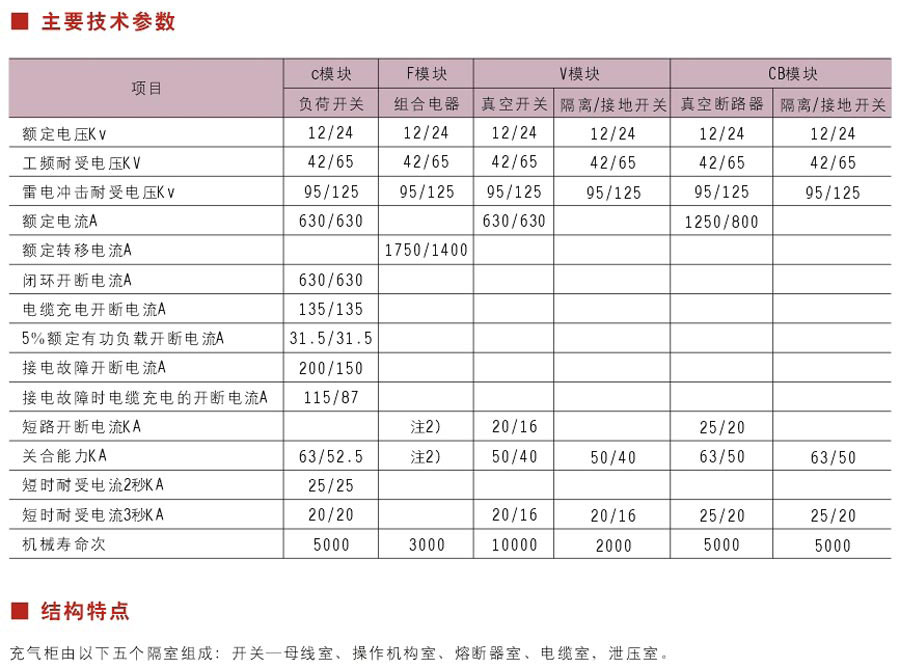

三、技术特性：
SF6气体压力：20度下为1.4bars（绝对压力）
年泄漏率：≤0.25%
f6气室防护等级：Ip67
浸水试验：水下施加0.3bars的压力/24小时
熔断器筒：Ip67
燃弧试验：有灭弧器20KA/1S无灭弧器16KA/1S
气室不锈铜厚度 3mm
