JLSZ-10不锈钢高压计量箱

一、概述

三相户外干式高压电力计量箱(不配电度表称组合互感器)适用于SO0Hz. 60Hz三相交流，用于额定电压为3KV.6KV. 10KV 的电网上作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。对防止窃电.节约能源，加强供电管理具有主要作用。本产品取代了以往传统的油浸式组合互感器，可任意方向安装，长期免维护运行，实现无油上网。

二、结构简介

该型产品由电压电流组合互感器和计量仪表箱两部分组合而成,互感器内装有两只独立的电压和电流互感器分装于A. C相组;合互感器的外侧壁装有功、无功电度表，及供试验用的联合接线盒，运行时用表箱罩住以防窃电。

产品的内芯采用环氧树脂浇注.单件组合，易于更换。外壳采用钢桶，以避免阳光中紫外线对环氧树脂浇注体的直射造成损伤。双变比、三变比均在二次端子调节，避免从一次窃电:二次端子用铅封螺钉加以铅封，避免从二次窃电。

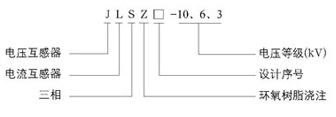

三、型号含义

四、使用条件

4.1环境温度:最高气温+40C;最低气温-30C;

4.2海拔高度:不超过2500m

4.3空气湿度不大于85%,安装场所无严重的震动和填簸，应无腐蚀性强烈的气体，不宜安装在易燃易爆的地方。

五、主要技术数据

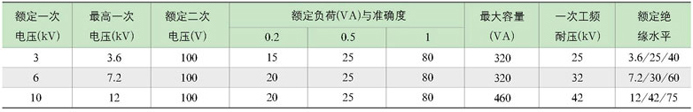

5.1 JLSZ-10、6、3电压部分技术参数

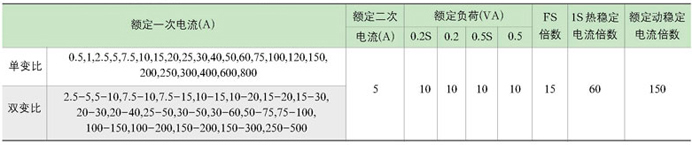

5.2 JLSZ-10、6、3电流部分技术参数  执行国际IEC标准

●计量箱符合国家标准GB17201 2007 《组合互臨器》的规定;

●电流互感器符合国家标准GB1208 2006 《电流互瞧器》的规定；

●电压互感器符合国家标准GB1207- 2006《电流互感器》的规定；

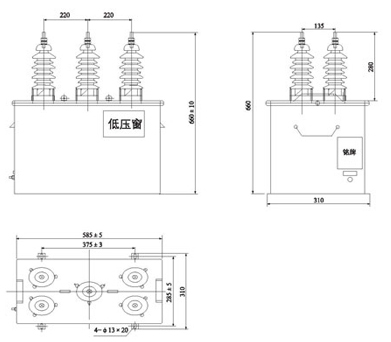

六、安装尺寸图
