JLS-35高压计量箱

一、概述

JLS-35高压计量箱(组合互感器)主要由组合互感器和电度表箱两部分组成，组合互感器由两台单相电压互感器和两台电流互感器组成，电度表内配有有功和无功电度表各一台，可分别计量有功电能和无功电能。具有计量精度高，重量轻，安装方便，防窃电等优点。

二、使用环境条件

1、海拔高度不超过1000m；

2、环境温度：zui高＋40℃；日平均不超过30℃；zui低-25℃；

3、系统接地方式：中性点非有效接地系统；

4、大气条件：大气中无严重污秽。

三、结构特征

1、本产品由组合互感器和仪表箱两个部分组成

2、组合互感器由两只单相电压互感器连体成为（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别与电网A、C相串连。箱体侧面焊有接地螺丝。

3、仪表箱与组合互感器的二次绕组出线相连接起来，仪表箱内装三相有功电度表和无功电度表各一块，从箱内观察可清楚地读抄数字。

四、产品验收

1、检查铭牌数据、合格证是否要求一致。

2、按产品装箱单检查产品的各部件、备件是否齐全；各个部件是否完好。

3、检查各部件紧固螺丝、一次导杆、二次接线柱、电表接线有无松动现象。

4、工频耐压试验：按照出厂试验值的80%进行验收。

5、电流互感器、电压互感器的误差检验。（国家标准）

6、检查u、n220v控制电源输出是否符合要求。

五、运输贮存与售后服务

1、本产品的运输，需在包装条件下进行。运输过程中不应受到剧烈振动和撞击，其运输安装贮存应符合JB/T15464——1995（仪器仪表安装通用技术条件）贮存地方应干燥通风，环境温度不超过-25~40℃，相对湿度不超过85%，空气中无腐蚀性气体和霉菌。

2、本产品如在保修期内出现问题，请用户不要自行打开箱体、表箱，要保持整体状态，否则我公司不予保修。

3、我公司生产的产品在运行中出现问题，我公司自接到通知起，本省两天内维修人员到达现场，外省根据路程远近适当延长。

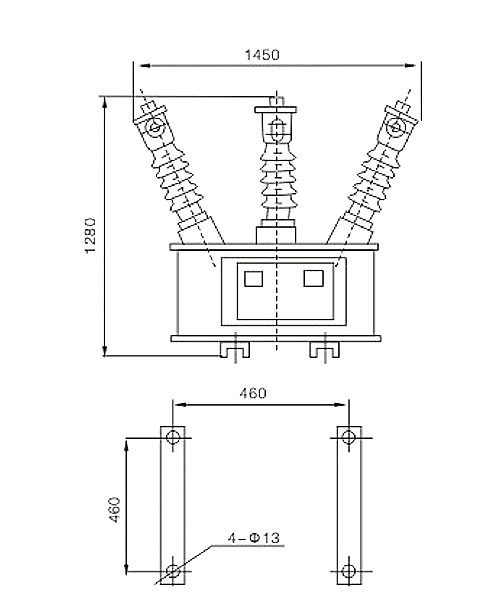

六、外形尺寸图
