SN10-10少油断路器

一、概述

SN10-10系列少油断路器由框架，油箱及传动部分组成。框架上装有分闸限位器，合闸缓冲，分闸弹簧及6只支持绝缘子。传动部分有断路器主轴，绝缘拉杆等。油箱固定在支持绝缘子上。

本断路器的灭弧室设计为纵横吹和机械油吹联合作用灭弧，在短时间内可有效地灭大，中，小电流。SN10-10 I型。II型及SN10-10III/1250-40型为单筒结构，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成为双筒结构，由于副筒不产生电弧，故其触头不用耐弧合金，亦不装灭弧室。

二、主要技术参数

额定电流（KA）	雷电冲击耐压（全波）KV	额定电流（A）	额定短路开断电流（KA）	额定峰值耐受电流（KV）	额定短路持续时间（S）	重量总体（KG）
10	75	630		40	4	100
		1000	16	50		120
		1250	20	60		140
		2000	31.5	80		170
		3000	40	125		190

检验项目		单位	合格标准
			I型		II型		III型1250		III型3000
合闸位置导电杆上端距	上接线上端面	mm	130±1.5
	付筒上法兰端面								106	＋
										－
	触头架上端面				120±1.5		136	＋1	136	＋1
								－2		－2
导电杆行程	主筒	mm	145	＋4	155	＋4	157	＋4	157	＋4
										－3
	付筒			－3		－3		－3	66	＋4
										－3
回路电阻		μΩ	100		60		40		17
低电压刚合速度		m/s	≥3		≥3.8		≥4		≥4
刚合速度			≥3.5		≥40		≥4		≥4
刚合速度			3+0.3
三相分闸不同期性		ms	≤2;三相尺寸之差免试≯2mm
工频耐压			42KV,1mm无击穿闪络
油耐压			不低于25KV

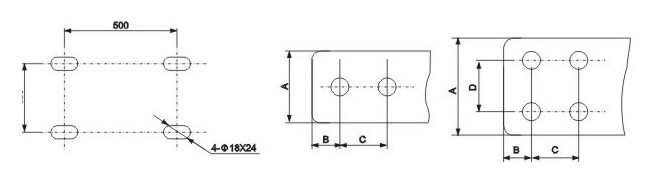

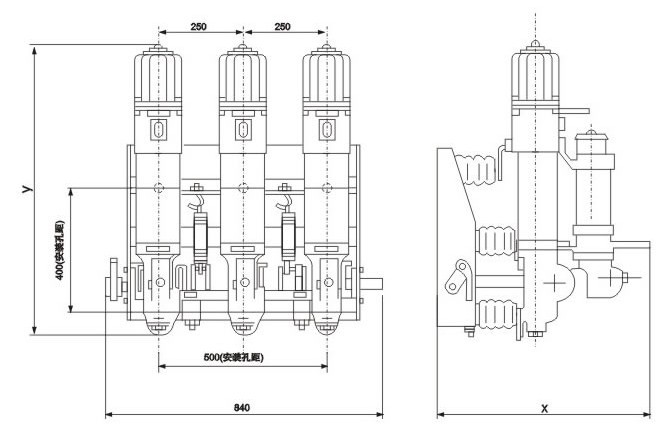

三、外形安装尺寸

型号	尺寸（毫米）
型号	x	y	A	B	C	D	Φ
SN10-10Ⅰ/630	475	815	50	20	40	/	13
SN10-10Ⅰ/1000	475	815	80	20	40	40	13
SN10-10Ⅱ/1000	485	858	80	20	40	40	13
SN10-10Ⅲ/1250	497	925	100	25	50	50	18
SN10-10Ⅲ/2000	647	925	100	25	50	50	18
SN10-10Ⅲ/3000	632	925	100	25	50	50	18
