GW5-35高压隔离开关

概述:

(1)本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90传动的隔离开关采用CS17型人力操作机构进行三极联动操作; 180°传动的隔离开关采用CJ6型电动机操作机构或CS1 7G型人力操作机构进行三极联动操作;接地开关采用CS17G型人力操动机构三极联动操作。

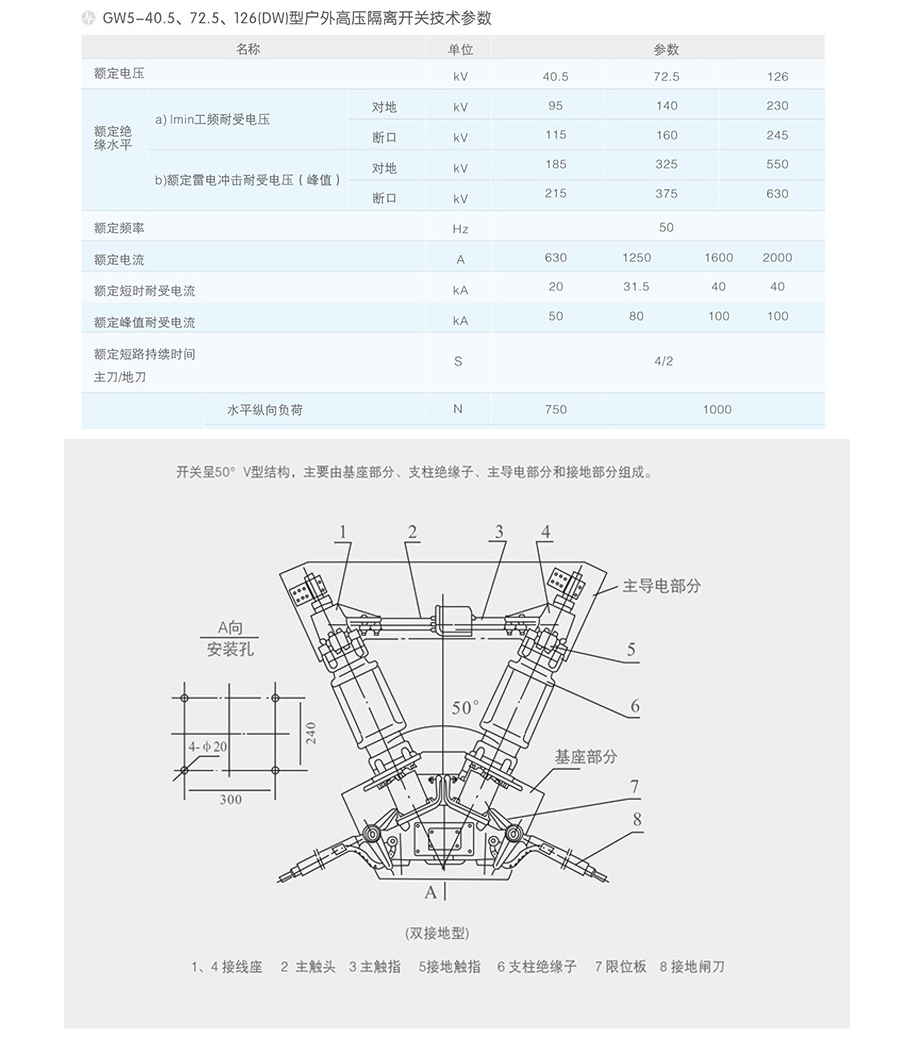

(2)隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。

(3)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接线路之用。

(4)中间触头部分的触指成对装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

(5)隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座.上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

完善化隔离开关特点说明:

(1)全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位-般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

(2)导电部分铜管软连接型，中间触头为“握手” 式自力型触指，弹簧外压式无电流通过,隔离开关只有中间一个接触点，其余均用软连接固定联结。

      ①采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧生产接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性;

      ②现场用户无需焊接，无需备辅助材料，只提供安装支架(订货时注明是否带支架及高度)

(3)转动部分配有自润滑套，无需润滑脂。

(4)主接线端子为平板型。

(5)开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。
