GW9-12高压隔离开关

一、结构简介

GW9- -10、12 (G)型户外单极隔离开关(以下简称开关)适用于10千伏高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。开关供三相线路系统单相使用，其结构简单、经济,使用方便。

开关的额定电流有200、400、630、 800、1000安， 它们皆由底座、支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。开关分合闸时用钩棒操作机构部分便可以进行合闸运动。闸刀有自锁装置。开关的外型见图所示。

二、使用环境条件和主要技术参数

1、使用环境条件

(1)海拔高度不超过2000米;

(2)环境温度:最高不高于+40;最底不低于30C ;

(3)户外风速不超过35米/秒;

(4)地震强度不超过8级;

(5)安装场所应无严重影响开关绝缘和导电能力的气体、蒸汽、

化学性质沉淀、盐雾、灰尘污垢、及其他爆炸性、侵蚀性介质。

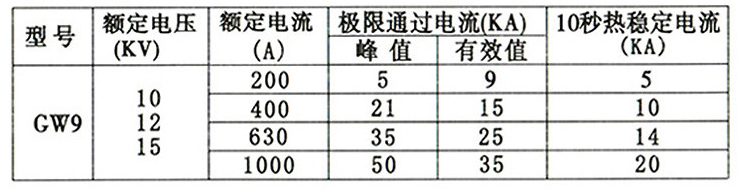

2、主要技术参数

三、安装、使用和调整

1.安装前的工作

(1)消除另件上的灰尘、污物，仔细擦除绝缘瓷瓶的表面;(2)在转动部位和接触处涂一层工业凡士林;

(3)检查接触面，调节压缩弹簧的宽度，使接触压力

符合下表:

(4)本开关只适用于吊装使用如图四所示，它-般与线路上的

变压器配合使用;

(5)本开关额定电流在200 - 400A一般只使用二个安装孔，

630- 1000A的使用三个安装孔;(6)安装方式和安装尺寸见图所示;

2.每年定期检查开关下列部位

(1)清除尘垢、特别是导电部分、接触面处和绝缘瓷瓶表面等;

(2)检查各另件部件有无损伤特别注意检查绝缘瓷瓶有无损失破裂现象;

(3)检查导电部分的接触面是否良好;

四、运输与保管

1、本开关经制造厂以单相型式装配、调整、试验合格后按- -定规格包装;

2、运输时不得倒置，不得受到强烈震动和碰撞。

3、开关运到目的地后，包装木箱应无松散、损坏现象方可拆箱;

4、拆箱后，检查产品及随附的产品合格证、安装使用说明书等是否齐全;

5、检查开关各另部件有无损伤和绝缘瓷瓶碎裂现象;

6、若开关不马上使用，应作定期检查，并在接触面处和转动部位涂- - 层工业凡士林;

五、外型结构与安装尺寸

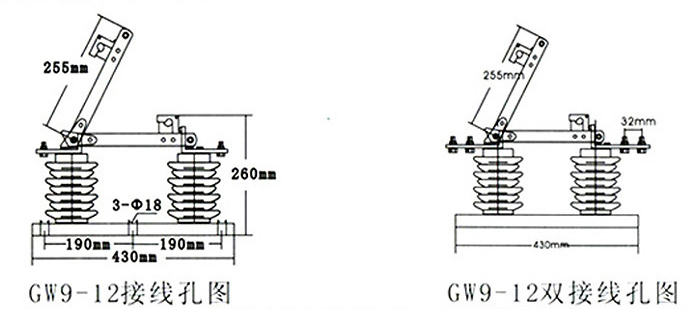

图一GW9-12型隔离开关单、双接线孔外型及安装尺寸

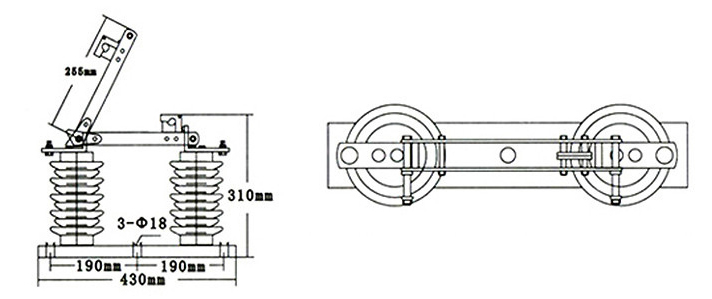

图二GW9-15型隔离开关的外型及安装尺寸

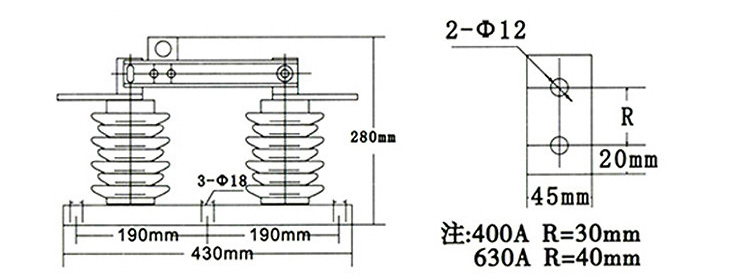

图三CW9-10G型隔离开关的外型、安装尺寸及接线图

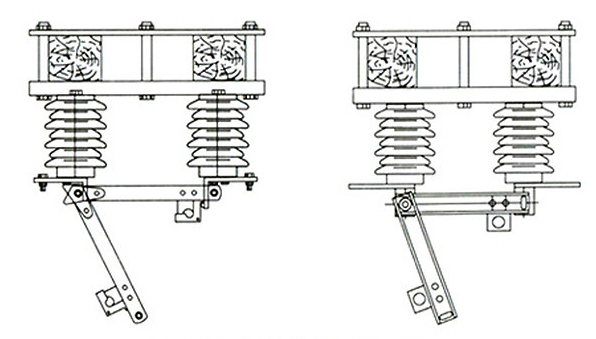

图四隔离开关的安装方式
