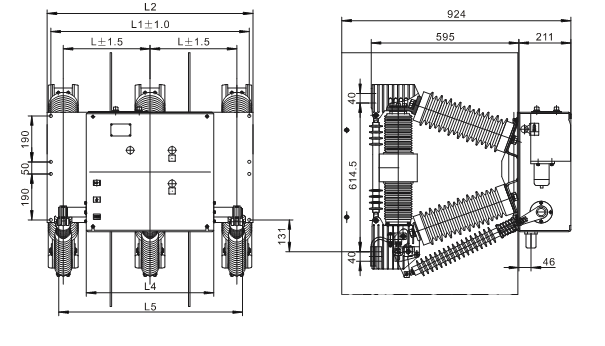

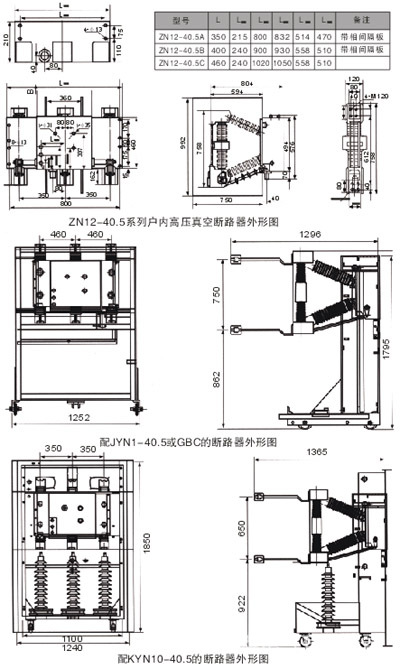

ZN12-40.5/1250-31.5型高压真空断路器是三相交流50Hz,额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体,专用的西门子公司3AF型弹簧操动机构,采用两用电动机进行交直流储能操作,也可用于手动操作。本产品设计有:350mm,400mm,460mm 等多种相间距离,用户与不同型号的开关柜配合使用更加方便。可在固定柜XGN17-40.5中使用,也可在JYN1-40.5 、KYN12-40.5柜中使用。

主要技术参数序号参数项目单位技术参数

1额定电压kV12

2额定短路开断电流kA31.54050

3额定电流A1250 1600 2000 25001600 2000 31502000 3150

4额定峰值耐受电流kA80100125

5额定短时(4S)耐受电流kA31.54050

6额定短路关合电流(峰值)kA80100125

7额定短路电流开断次数次502012

8额定操作顺序分-0.3S-合分-180S合分分-180S-合分-180S合分

9额定雷电冲击耐受电压(全波)kV75

10额定短时工频耐受电压(1分钟)kV42

11合闸时间mS≤7512分闸时间mS≤60

13机械寿命次10000/6000(50kA)

14额定电流开断次数次10000/6000(50kA)

15储能电动机功率W275

16储能电动机额定电压V110 220

17储能时间S≤15

18合闸电磁铁额定电压V110 220

19分闸电磁铁额定电压V110 220

20储能式脱扣器额定电压V110 220

21合闸联锁器定电压V110 220

22失压脱扣器额定电压V110 220

23过流脱扣器额定电流A5, 3.5, 1

24辅助开关额定电流AAC10 DC5

25额定单个电容器组开断电流A630

26额定背对背电容器组开断电流A400

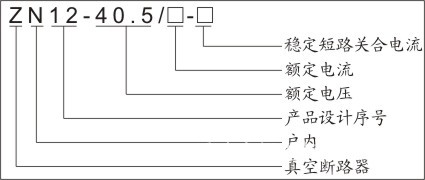

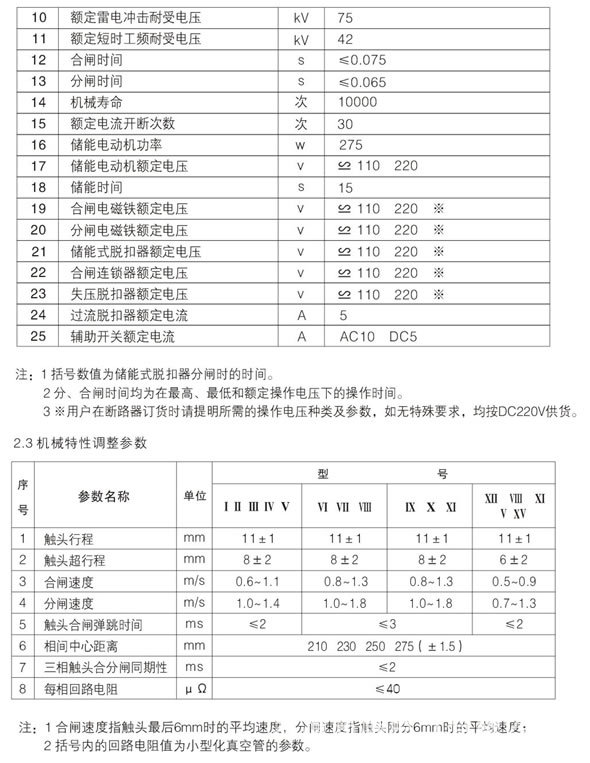

机械特性调整参数序号参数项目单位技术参数

1触头开距mm11±111±111±1

2触头超行程mm8±28±25±1

3合闸速度m/S0.6～1.10.8～1.30.8～1.3

4分闸速度m/S1.0～1.41.0～1.81.0～1.8

5触头合闸弹跳时间mS≤2

6相间中心距离mm210 ±1.5230±1.5280±1.5

7三相触头合分闸同期性mS≤2

8每相回路电阻 Ω≤30(40)注:合闸速度指触头最后6mm时的平均速度.

分闸速度指触头刚入6mm时的平均速度

采用小型化灭弧室,每相回路电阻≤40 Ω

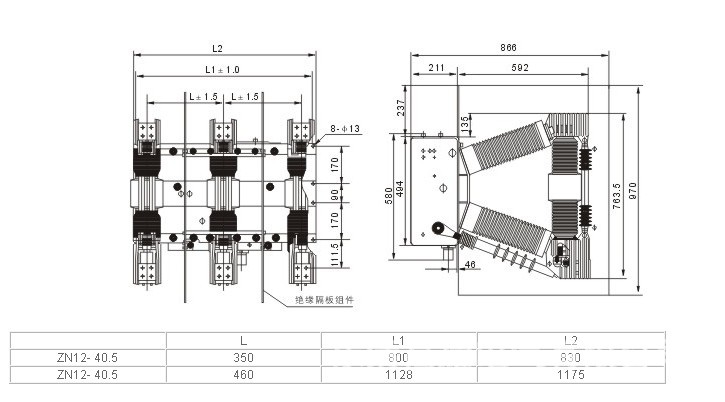

ZN12-40.5/1250-31.5

真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备，适用于发电厂，变电站及输配电系统作为控制与保护设备。特别是开断重要负荷及一些需要频繁操作的场合。

主要特点:

1. 机构简单，开断能力强，寿命长，操作功能齐全，无爆炸危险，

2. 适用范围广，可满足全工况条件的要求，

3. 爬电比距大于20mm/kV，电气间隙大于138mm，

4. 试验参数提高，开断电流31.5kA的断路器，其额定短路关合电流和额定峰值耐受电流达100kA，开断电流40kA的断路器，其额定短路关合电流和额定峰值耐受电流达130kA，另外其非对称开断的直流分量为45%

5. 通过燃弧试验和凝露污秽试验。

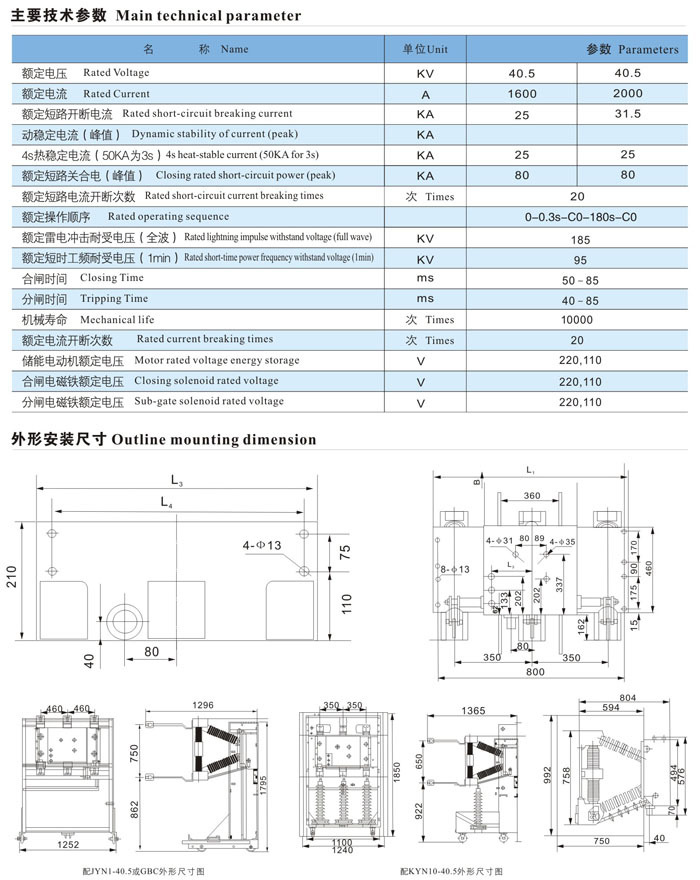

ZN12-40.5/1250-31.5主要技术参数

序号	参数名称		单位		ZN12-10Ⅰ	ZN12-10Ⅱ	ZN12-10Ⅲ		ZN12-10Ⅳ	ZN12-10Ⅴ
1	额定电压		kV		10
2	最高工作电压		kV		12
3	额定雷电冲击耐压		kV		75
4	1min工频耐压		kV		42
5	额定电流		A		630 1250	2000 1250	2000 2500		2500 3150	4000
6	额定频率		HZ		50(60)
7	额定短路开断电流		kA		16	25	31.5		40	50
8	额定短路关合电流（峰值）		kA		40	63	80(100)		100(130)	125
9	额定短时耐受电流		kA		16	25	31.5		40	50
10	额定峰值耐受电流		kA		40	63	80(100)		100(130)	125
11	额定短路开断电流开断次数		次		50				20
12	额定失步开断电流		kA							12.5
13	额定操作顺序				分-0.3s-合分–180s-合分				分-180s-合分–180s-合分
14	额定电流开断次数		次		10000
15	机械耐久		次		10000
16	额定电容器组开断电流		A		630
17	额定短路持续时间		s		4
18	触头合闸弹跳时间		ms		≤2					≤3
19	合闸时间		ms		≤85					20～85
20	分闸时间		ms		≤60					25～60
21	开断时间		ms		≤80
22	触头累计磨损厚度		mm		3
23	储能电机功率		W		350
储能电机电压		V		AC110；AC220；DC110；DC220
25	额定电压储能时间		s		≤15
26	合闸电磁铁额定电压		V		AC110；AC220；DC110；DC220
27	分闸电磁铁额定电压		V		AC110；AC220；DC110；DC220
28	储能式脱扣器额定电压		V		AC110；AC220；DC110；DC220
29	欠压脱扣器额定电压		V		AC110；AC220；DC110；DC220
30	过流脱扣器额定电流		A		2.5
31	辅助开关额定电流		A		AC10、DC5
32	重量		kg		120	120		124	130	308
33	外形尺寸（长×宽×高）		mm		640×700×620					678×764×747
注：括号内数值为超标准达到的数值。
