ZW32-12不锈钢真空断路器（电动）

一、概述：

ZW32-12G型号户外高压真空断路器—隔离关合组合电器(以下简称断路器—隔离开关组合电器)，
是三相交流50Hz、12KV的户外高压电设备，用于开断、开关电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。
断路器—隔离开关组合电器，采用CTB弹簧扣去机构，可实现电动储能、电动分合闸，也可手动储能和手动分合闸。
断路器—隔离开关组合电器，具有连锁和明显可见断口，操作安全连锁可靠。
断路器—隔离开关组合电器，具有合闸涌流控制功能，满足控制及测量要求，配电子控制单元，可实现“四遥”监控。
断路器—隔离开关组合电器是城乡电网无油化改造的首选产品。
二、主要型号：
ZW32-12/630-12.5,ZW32-12/630-20,ZW32-12/T630-12.5,
ZW32-12/T630-20,ZW32-12G/630-12.5,ZW32-12G/630-20,ZW32-12G/T630-12.5,
ZW32-12G/T630-20,ZW32-12/1250-20,ZW32-12/1250-25,ZW32-12G/1250-20,ZW32-12G/1250-25
三、 说明：
【 产品名称 】 柱上真空断路器
【 规格型号 】 ZW32-12
【 产品类别 】 户外高压真空断路器
【 产品说明 】 ZW32-12系列柱式户外高压真空断路器是三相交流50Hz、额定电压12KV的户外高压开关设备。
适用于开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
断路器为全新的小型化设计，全封闭结构，独特的灭弧室封装技术，密封性能好、防潮、防凝露，适用于高温潮湿地区。
ZW32-12G断路器隔离开关组合电器是由ZW32断路器隔离开关两大部分组成。
四、使用环境条件：
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
4、无易燃、baozha危险、化学腐蚀及剧烈震动的场所。
五、结构特点：
该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、
耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，
可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
六、配置：
ZW32-12/630-20不锈钢
ZW32-12/630-20铁壳
ZW32-12/630-20电动+不锈钢
ZW32-12/630-20电动+铁壳
ZW32-12/630-20手动+不锈钢
ZW32-12/630-20手动+铁壳
ZW32-12/1250-31.5不锈钢
ZW32-12/1250-31.5铁壳
ZW32-12/1250-31.5电动+不锈钢
ZW32-12/1250-31.5电动+铁壳
ZW32-12/1250-31.5手动+不锈钢
ZW32-12/1250-31.5手动+铁壳
ZW32-12G/630-20不锈钢+隔离开关
ZW32-12G/630-20铁壳+隔离开关
ZW32-12G/630-20电动+不锈钢+隔离开关
ZW32-12G/630-20电动+铁壳+隔离开关
ZW32-12G/630-20手动+不锈钢+隔离开关
ZW32-12G/630-20手动+铁壳+隔离开关
ZW32-12G/1250-31.5不锈钢+隔离开关
ZW32-12G/1250-31.5铁壳+隔离开关
ZW32-12G/1250-31.5电动+不锈钢+隔离开关
ZW32-12G/1250-31.5电动+铁壳+隔离开关
ZW32-12G/1250-31.5手动+不锈钢+隔离开关
ZW32-12G/1250-31.5手动+铁壳+隔离开关

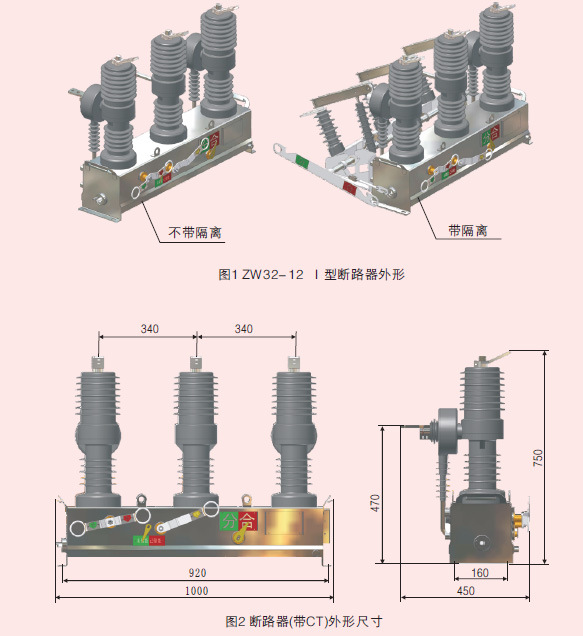

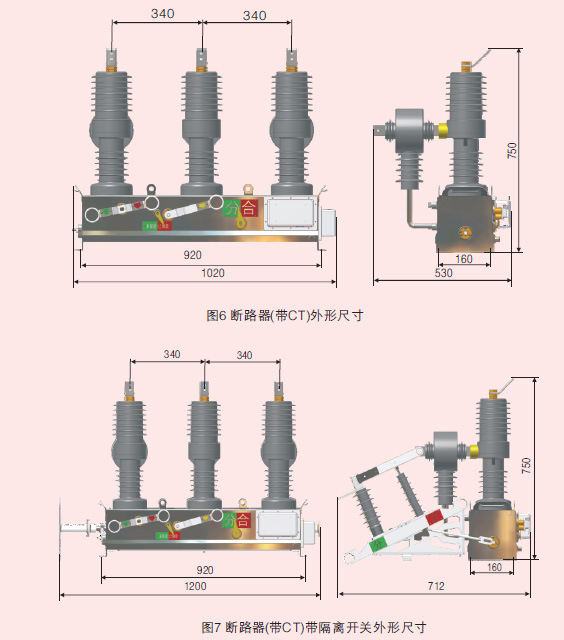

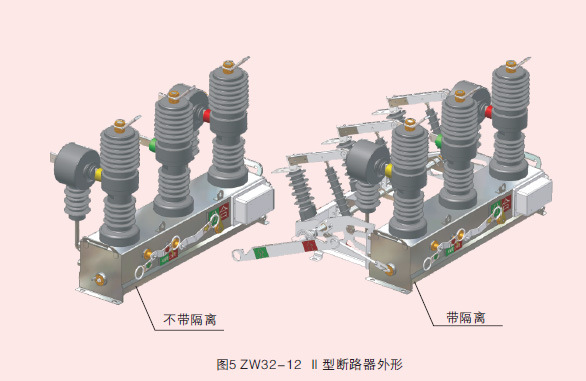

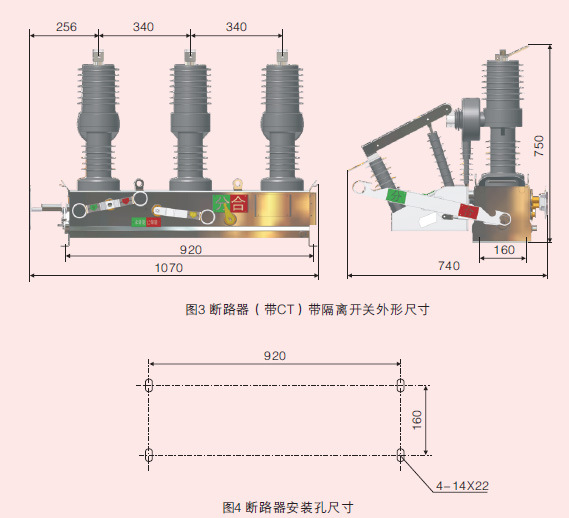

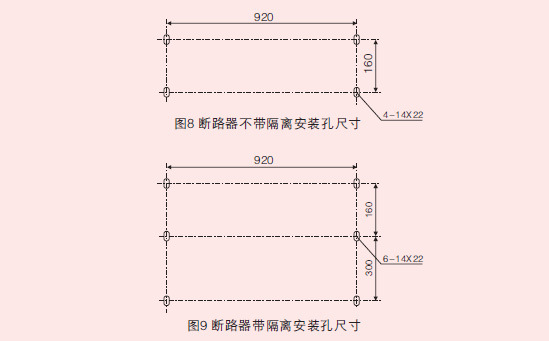

7. ZW32-12真空断路器的外形及安装尺寸：

八、ZW32-12户外真空断路器订货须知：
  订货时用户需提供下列技术资料：
  1）断路器型号、名称、数量。
  2）额定电流，额定短路操作电流。
  3）操作方式、操作电压。
  4）配备电流互感器电流比。
  5）使用场合。
感谢您关注我们的产品,若您希望获得进一步的了解，如ZW32真空断路器价格、ZW32真空断路器规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供最满意的服务!
3、安装、使用及维护
3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。
3.3 断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。
3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
3.5 用户不得随意更换使用与原型号规格不一致的电器元件。
3.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。

4、运输、验收及贮存
4.1 运输
运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。
4.2 验收
用户收到柱上断路器后应进行如下工作：
1、检查包装是否损坏
2、对照产品装箱单检查文件是否齐全、附件及备件是否齐全。
3、检查柱上断路器铭牌的技术参数、产品合格证是否符合订货要求。
4.3 贮存
本柱上断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内，对产品及各部件要进行核对是否完整和相符。

5、订货须知
5.1 订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数及所需电流互感器的变比等。
5.2 用户须提出安装方式，选择相应紧固附件。
5.3 用户须根据使用要求选择相应的功能配置。

6、随机文件
6.1 产品合格证一份。
6.2 安装使用说明书一份。
6.3 装箱单一份。

7、声明事项
7.1 在搬运开关时，严禁抬扛进出线桩及电流互感器，对由此造成的损坏皆不属产品本身质量。
7.2 任何状况下不准松动紧贴上绝缘罩的铜螺母（标有红漆）。
